Слънчева фурна

Въведение

Увеличаването на парниковите газове засяга цялата планета. Всяка слънчева фурна избягва производството на 1,5 тона CO₂ годишно.“
Боливия Инти

Наистина, почти 3 милиарда души използват само дърва, за да приготвят храната си.

В южните страни

В южните страни слънчевата печка отговаря на много въпроси и предлага много предимства:

  • Здраве: предотвратява инфекции на очите и белите дробове, които са резултат от отделянето на дим, намалява се опасността от диария посредством пречистване на водата чрез процеса на пастьоризация;
  • Околна среда: ограничава обезлесяването и деградацията на почвата;
  • Климат: намалява емисиите на парникови газове;
  • Икономичен: намалява разходите за гориво;
  • Човек: освобождаване на жените и децата от работата с дърва (15 часа на седмица, средно четири пъти по 20 кг).

В северните страни

В северните страни все повече хора желаят да бъдат независими по отношение на енергията. Дейвид е един от тях. Той използва слънчевата енергия със саморъчно направената си слънчева фурна, в котя вари водата си, готви ястия и сладкиши или други рецепти с готвене на по-слаб огън.

Предимства

Изградена от лесен за намиране материал: дърво, шперплат, алуминиево фолио, стъкло и топлоизолатор (корк, овча вълна, вермикулит, полистирол). Процесът на производство е лесен и евтин. Когато времето е безоблачно, можете да достигнете температури от 120°C до 170°C, в тази система с два рефлектора.

Функциониране

Соларната фурна е херметически изолирана кутия с прозрачен капак и отразяващи повърхности вътре; слънчевите лъчи влизат през стъклото, рефлектират от отразяващите стени на кутията, за да се насочат към тъмната повърхност на тенджерата. Енергията на тези лъчи се трансформира в топлина, която се запазва в кутията. За да се увеличи получаваният слънчев поток, дварефлектора, покрити с алуминиево фолио, са фиксирани на две срещуположни страни на кутията. Това позволява рефлектиралата от тях светлина да минава през стъклото (което трябва да е възможно най-перпендикулярно на слънчевите лъчи) и да повишава ефективността на нагряването. С географските ширини на България правилният наклон на слънцето спрямо хоризонта е около 70° през лятото и 25° през зимата. По този начин оптималният наклон на стъклото е 25° през зимата и 70° през лятото. Соларната фурна работи само благодарение на слънчевите лъчи: облаци, мъгла и прах намаляват потока на лъчите и по този начин увеличават времето за готвене.

Видео

Материали

За кутията

  • 9 шперплатови плоскости с размери 500×500 мм и дебелина около 10 мм (не твърде дебели, за да не правят кутията твърде тежка);
  • Изолатор с дебелина около 40мм (4 плоскости по 500х500мм): полистирол (наличен в железариите и строителните магазини), коркова плоскост, пр.;
  • 4 метра летва (същата дебелина, като тази на изолатора);
  • Алуминиево фолио или черна лента (последната е по-скъпа);
  • Винтове за монтаж на корпуса 4×40 мм (около 80 бр.);
  • Пирони 1,5×25 мм (около 10 бр.).

Стъкло, рамка и рефлектори

  • Стъкло 410×470 мм, не много дебело, 2 до 3 мм;
  • OSB или HDF/MDF платно със същата дебелина, като тази на стъклото – един 500х500мм и друг 500х570мм;
  • Дървени дъски – 8 дъски с размери около 500×60 мм и не твърде дебели (около 20 мм);
  • 1 метър тънка панта с винтове с плоска глава или 6 панти;
  • 3 метра връв (4 мм диаметър);
  • Уплътнение.

Инструменти

  • Винтоверт/бормашина,
  • Пробивен трион,
  • Ножовка,
  • Резачка за стъкло (ако е необходимо),
  • Тиксо,
  • Запалка,
  • Менгеме,
  • Скоба/стяга,
  • Метър,
  • Фреза,
  • Ножици,
  • Шкурка,
  • Квадрат, линийка, транспортир,
  • Каска и предпазни очила и
  • Планове.

Стъпка 1 – 3D модел за изтегляне

Можете да изтеглите 3D модел на слънчевата фурна, описана тук, във формат STEP.

Други схеми

Чертежи на детайлите на соларната фурна

Стъпка 2 – Вътрешността на кутията: рязане на панелите и сглобяване на кутията

  1. Вземете плановете на кутията, шперплатовите плоскости и рулетката;
  2. Копирайте размерите на страната А на една от плоскостите с линийка;
  3. Използвайте транспортира, за да измерите и отбележите ъгъл 60° и друг – 30°, както е показано на диаграмата;
  4. Фиксирайте плоскостта върху работната маса със скобата;
  5. Защитете ушите и очите с предпазни средства;
  6. Изрежете, като следвате начертаните контури с прободния трион;
  7. Копирайте размерите на диаграмата на втората плоскост, за да разкроите страна B;
  8. Изрежете я;
  9. Начертайте и изрежете страните C, D и E;

    Коментар: ако при рязане на шперплатовите плоскости ръбовете им съдържат трески, може да ги изгладите с шкурка.

    Тъй като плоскостите са тънки, е необходимо да се закрепят върху страните A и B летвите, които ще се използват като опора за завинтване на страните C, D и E. В идеалния случай летвите ще бъдат със същата дебелина като изолатора.
  10. Вземете летвите и отбележете желаните размери по протежението им;
  11. Фиксирайте летвите в менгемето и срежете по отбелязаните размери с трион;
  12. Закрепете летвите към страните – поставете една от тях и използвайте стягата, за да изравните ръба на странѝцата с ръба на летвата;
  13. Обърнете странѝцата и завийте с винт (два винта на летва са достатъчни), за да фиксирате летвата;

    Коментар: Имайте предвид да запазите дебелината на плоскостта между края на странѝцата и летвата (именно на това място ще легнат страните C, D и E).
  14. Закрепете страните C, D и E на летвите – 3 винта са достатъчни.

    Така се образува вътрешният обем на кутията, където ще бъдат поставени изолациите, след което върху изолациите ще бъдат поставени панели с отражателна повърхност.

    Коментар: За да завинтите по-лесно, понякога е удачно предварително да разпробиете отвори с бормашина или винтоверт.

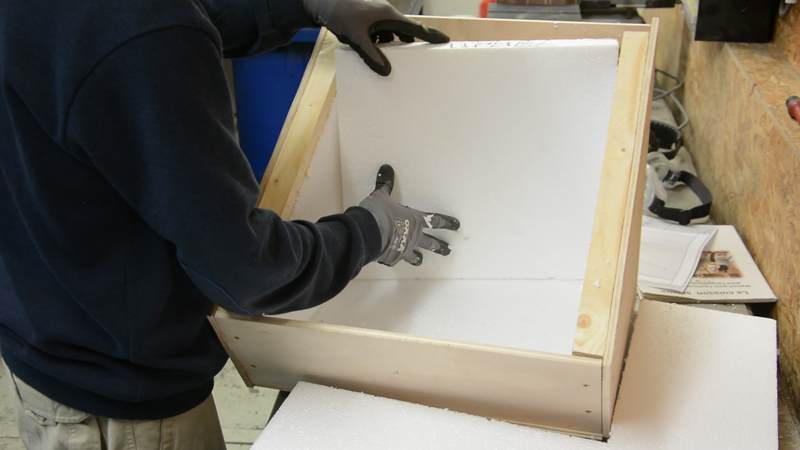

Стъпка 3 – Изолаторът: изрязване и позициониране на изолацията в кутията

Изолаторът ще бъде поставен между летвите.

  1. Вземете изолатора и рулетката;
  2. Измерете с ролетката размерите на вътрешния обем на така построената досега конструкция, за да определите какви да са размерите на изолационните панели;
  3. Изрежете с макетен нож и след това поставете изолационните панели на място.

Стъпка 4 – Вътрешността на кутията: изрязване на страните A’, B’, C’, D’ и E’

  1. Направете измервания за вътрешните части на кутията, според размерите на изолацията и изрежете от плоскостите съответните страни;
  2. Отбележете вътрешната част на изрязаните страни, за да се разпознава лицето, което ще бъде покрито с алуминиево фолио;
  3. Покрийте панелите A’, B’, C’, D’ и E’ от алуминиево фолио;
  4. Закрепете (залепете) алуминиевото фолио с тиксо на гърба;

    Внимание: алуминиевото фолио е наистина крехко. Ако се появи дупка, покрийте я с друго парче парче алуминиево фолио и тиксо.
  5. Поставете облепените страни на мястото им във вътрешността на кутията така, че да затворете пространството, заето от изолацията;

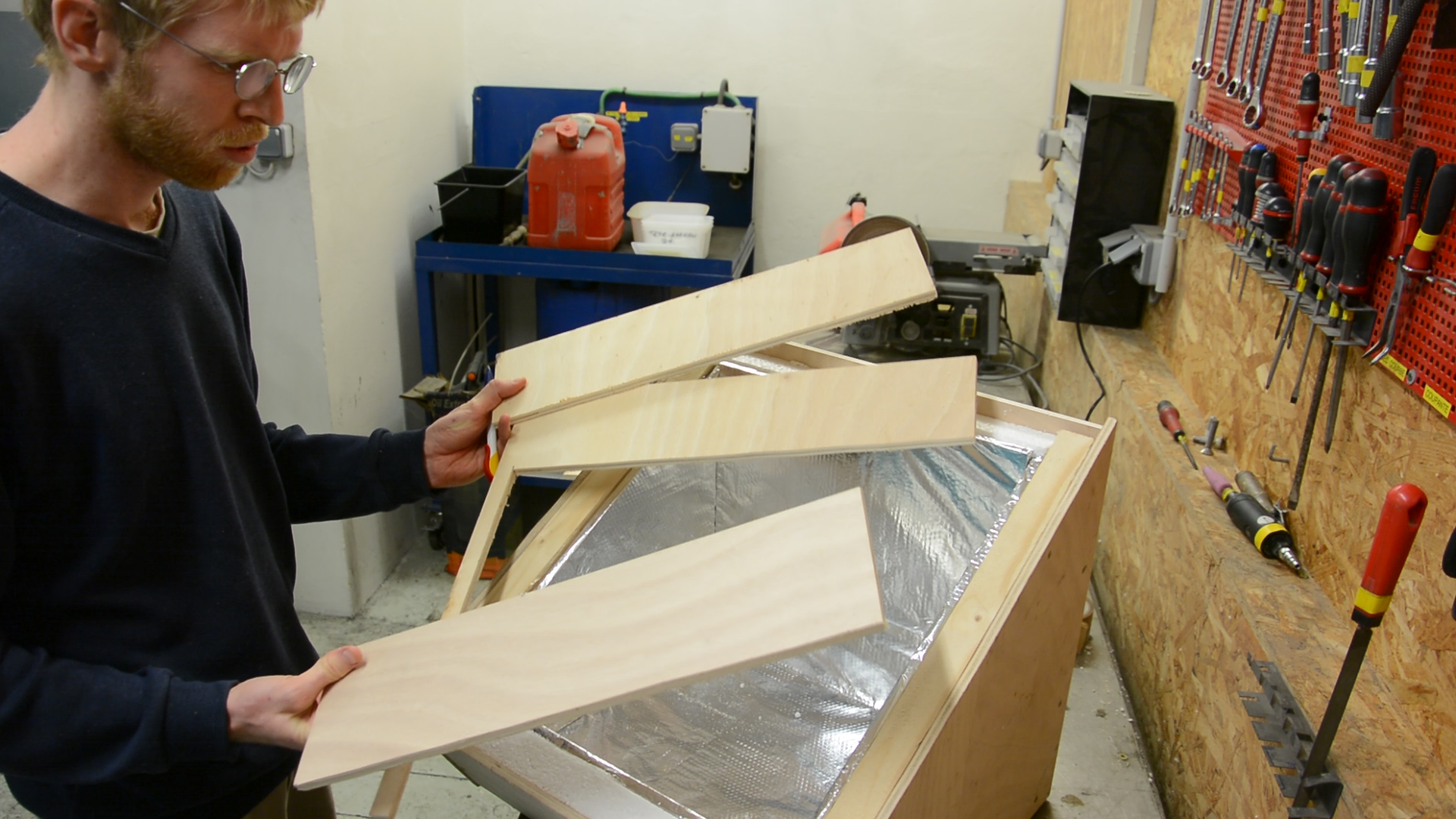

    За да завършите с кутията:
  6. Използвайте останалия шперплат, за да завършите кутията – покрийте ръбовете на външните страни, летвите, които им прилежат и ръбовете на вътрешните страни с отражателната повърхност;
  7. Завийте изрязаните плоскости летвите (два винта на плоскост са достатъчни).

Стъпка 5 – Рамката на стъклото: рязане, сглобяване и фиксиране върху кутията

Обяснение: Рамката е оформена от три слоя, благодарение на които стъклото се захваща и придържа. Първият слой (дъските 1, 2, 3 и 4) формира вътрешната рамка. Отгоре поставяме стъклото, което застъпва в рамката 1,5 см. За да бъде добре придържано стъклото, добавяме втори слой със същата дебелина и размери на дъските 1, 2, 3 и 4, минус 1,5 см, заети от стъклото. След това покриваме с дъските 1′, 2′, 3′ и 4′.

  1. Вземете дървените дъски;
  2. Изрежете 1, 2, 3 и 4 и ги използвайте като шаблон, за да направите втора серия: 1′, 2′, 3′ и 4′;

    Коментар: Използвайте чертежите с размерите.
  3. Направете две ленти с размери 500×35 мм и две с размери 470×45 мм от OSB плоскостта със същата дебелина на стъклото;
  4. Поставете дъските 1 и 1′ така, че да са от двете страни на OSB летвата обозначена с „а“ (по този начин ще се блокира въздушния поток и ще се държи стъклото плътно прилепнало). Приложете същата логика и за останалите три страни, за да се образуват рамките на „прозорец“;
  5. Фиксирайте два по два съседните модули заедно, за да създадете ъгли;
  6. Поставете стъклото между двата новообразувани ъгъла;
  7. Фиксирайте с винтове модулите заедно – така прозорецът-рамка придобива завършен вид.
  8. Ако е необходимо, разрежете дългата метър панта с ножовка, така че да получите най-малко шест панти (с минимум два отвора на страна).
  9. Вземете две панти и ги закрепете с винтове с плоска глава на ръба на рамката.
  10. Завийте другата страна на пантата към дъската A’ на кутията.
  11. Добавете уплътнение между плоскостите A’, B’, C’ и D’ и рамката, по начин който да не позволи да проникне въздух, когато рамката е затворена.

Стъпка 6 – Рефлектори

  1. Вземете последната част от шперплатовата плоскост с размери 500×550 мм;
  2. Изрежете лента от 15×500 мм. Това ще служи за удебеляване на OSB плоскостта с 3 мм за по-добро завинтване и фиксиране на пантите.
  3. Покрийте плоскостта с алуминий;
  4. Закрепете пантите на вътрешната страна (покрита с алуминий) и на рамката-прозорец;
  5. Вземете последната OSB плоскост, покрийте я с алуминиево фолио и фиксирайте лентата на единия край с пирон;
  6. Фиксирайте рефлектора към рамката/прозореца с последните две панти.

    Коментар: Задната страна с лентата ще бъде видимата, затова е важно да го направите пригледно!

    Рефлекторите са фиксирани. Време е да добавите връвчиците, които да поддържат рефлекторите под определен ъгъл.

    За лятото:
  7. Горният рефлектор ще се поддържа във висящо състояние. Завиваме винт от външната страна на рамката-прозорец и навиваме връв;

    За зимата:
  8. На горния рефлектор пробийте две дупки на около 2 см отстояние една от друга и разположени на около 7 см от ръбовете;
  9. Вземете малко парче дърво (20×10 мм) и пробийте две дупки на него;
  10. Поставете връв в една от двете дупки на малкото дървено парче, като завържете възел, за да не излиза връвта от дупката, след това в една от дупките на рефлектора, а след това в другата дупка на рефлектора и накрая – във втората дупка на малкото парче дърво;
  11. Завържете възел в края на връвта и прогорете края, за да се избегне разкъсването ѝ;
  12. Повторете процеса с долния рефлектор;

    Време е да се направи подпората, позволяваща горният рефлектор да се подпира:
  13. С останалата част от дървения материал направете пръчка с дебелина около 1,5 см, заострете края ѝ;
  14. Направете дупки в ушите, в които да може да влиза заострената част на пръчката за подпиране;
  15. Забийте с един пирон пръчката от външната страна на рамката-прозорец.

    Коментар: процесът може да бъде подобрен, не се колебайте да ни предложите свое решение.

Източник: wiki.lowtechlab.org
